土壌水分センサー

土壌水分 地温 EC(電気電導度) 同時測定
ARP社 国産 折り返し平行伝送路方式      カタログ

仕様 WD3 土壌水分+温度+EC(電気伝導度)
外観 項目 仕様
ARP_WD3  方式 折り返し平行伝送路方式
(高周波位相差検出方式、TDR方式の改良版)
高EC 高水分領域の測定に有利
土壌水分測定範囲/精度 0  - 50%VWC  /±5%FS
50 - 100%VWC /±15%FS
VWC:体積含水率(0-1.0  %表示では0-100%に相当)
土壌水分出力/分解能 0-1V / 0~+50℃(土壌測定範囲)
温度測定範囲/精度/出力 -40~50℃(動作範囲) /±1℃/0-1.2V
EC測定範囲/精度/出力 0~7mS/cm / ±5%FS/0-1V出力
 電源/消費電流
/外形/重量
 DC+4.5~15V/ 40mATYP
/ L(120mm)× W(36mm)× H(12mm) / 40g以下

TDR方式:送受高周波パルスの伝搬時間から土壌誘電率を算出、片方が開放端ロッド形状が一般的

折り返し平行伝送路方式:送受高周波信号の位相差から土壌誘電率を算出、伝送路の終端部を折り返し、受信端とした構造が比較的新しい。
電極構造が折り返しタイプのTDR方式では ACC-SEN-TDT Acclima社も有ります 。

ADR方式:送受高周波信号から土壌によるインピーダンスの振幅変化から誘電率を算出、片方が開放端ロッド形状が一般的。



TDR方式  高周波電磁波伝搬遅延測定  カタログ

型式 PICO32 PICO64  2タイプTDR方式
外観 項目 仕様
TDR_TRIMR
方式 TDR方式 改良重ね3世代目
タイプ32:測定範囲/精度/測定体積


タイプ64:測定範囲/精度/測定体積

0-100%VWC / ±1%@0-40%
±2%:@40-70%  /0.25L  110*φ50mm
0-100%VWC / ±2%@0-40%
±3%:@40-70%  /1.25L  160*φ100mm
VWC:体積含水率
精度/温度特性 ±0.2℃@-15~50℃ /±0.3%max
使用温度範囲 -15℃~+50℃
出力 /電源/消費電流/待機電流 0-1v ,RS485 IMP_BUS /  7V~24V /100mA
/8mA(通常待機時)又は 1mA(待機時)



TDR方式  高周波電磁波伝搬遅延測定  カタログ

型式 CS616 CS625 CS650 CS655  TDR方式
外観 項目 仕様

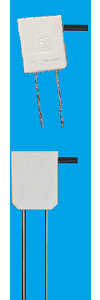

CS616_655
方式 TDR方式
CS616:測定項目
測定範囲/精度/ロッド長
出力
電源
 体積含水率(VWC )
0-50%VWC / ±2.5%(導電率0.5dS/m以下)  /300mm 3.2φmm
±0.7V 方形波 100KHz~20KHzの周波数出力
5-18VDC, 65mA@12VDC(動作時)  45uA(待機時 Enable:LOW)
 CS650:測定項目

測定範囲/精度/ロッド長

導電率

温度

誘電率(生値)

出力

電源
 体積含水率(VWC)、導電率(dS/m)、温度、相対誘電率

5-50%VWC / ±3%(鉱物性土壌 導電率 3dS/m以下)  /300mm 3.2φmm

 0 to 3 dS/m(溶液)  0 to 3 dS/m(土壌:bulk) / 5% bulk EC

 -10~70℃ 動作範囲:0~70℃/±0.5℃ 土中 水中

1 to 81 ±2% (at 1-40  EC<8dS/m)  ±1.4 % (at 40-80  ED<3dS/m )

SDI-12、RS-232C

6-18VDC, 45mA@12VDC(動作時)  70uA(待機時)

CS655 測定項目

測定範囲/精度/ロッド長

導電率

温度

誘電率(生値)

出力

電源

 体積含水率(VWC)、導電率(dS/m)、温度、相対誘電率

5-50%VWC / ±3%(鉱物性土壌 導電率10dS/m以下)  / 120mm 3.2φmm

 0 to 8 dS/m(溶液)    0 to 8 dS/m(土壌:bulk)/.5% bulk EC

 -10~70℃  動作範囲:0~70℃/±0.5℃ 土中 水中

1 to 81 ±3% (at 1-40  EC<8dS/m)  ±2 % (at 40-80  ED<2.8dS/m )

SDI-12、RS-232C

6-18VDC, 45mA@12VDC(動作時)  70uA(待機時)
使用温度範囲 -10℃~+70℃

測定メモ:
○土壌水分(体積含水率 VWC)

  実験で得られた 下記Topp et al.(1980)の式を用いて算出

  θv = -5.3*10^-2 + 2.92*10^-2Ka - 5.5*10^-4Ka^2 + 4.3*10^-6Ka^3

  θv:鉱物性土壌の土壌体積含水率 Ka:bulk誘電率(土壌誘電率))
  マニュアル:P25参照
  土質によって係数が異なりますので誘電率の生値、出力周波数値から校正することも可能です

○溶液導電率 (dS/m) Rhoades et al., 1976 よりの式を用いて算出

  σbulk=σsolutionθvT+σsolid

  σsolution:溶液導電率  σbulk:bulk導電率 σsolid:固体導電率
  T:soil-specific transmission coefficient

○含水率の温度補償
 θCorr = θ - 0.0044*Tθ^3 + 0.0014*Tθ^2 + 0.0029*Tθ- 0.0002*T + 2.4*θ^3 - 1.6*θ^2 + 0.32*θ - 0.046

 θCorr :補償後の含水率 θ:補償前の含水率 T:温度(℃)
 マニュアル:P27参照

○導電率の温度補償

 EC25 = ECT / (1 + 0.02*(Tsoil-25))

 EC25:bulk EC at 25℃   ECT:温度T でのbulk EC
 マニュアル:P26参照

 マニュアル参照はこちら

ADR法 SM150  DelaT社   高周波によるインピーダンス測定   カタログ

型式 SM150(DeltaT社)  ADR法 土壌水分 18年に及ぶ改良 代表モデル 2本ロッド
外観 項目 仕様
ADR DeltaT S150 方式 ADR法 高周波インピーダンス法による誘電率測定
測定範囲/精度 0-100%VWC / ±3% (0~50%VWC @0~40℃  VWC:体積含水率
出力 0~1 V ディファレンシャル
使用温度範囲
-25℃~60℃
電源/ケーブル/ロッド部/外形 DC5~15V  20mA / 1m /22φ*51mm /40φ*143mm





ADR法 ML3 DelaT社   高周波によるインピーダンス測定  カタログ

型式 ML3(DeltaT社)  ADR法 土壌水分 18年に及ぶ改良 ML2xの後継器 4本ロッド
外観 項目 仕様
ADR DeltaT ML3 方式 ADR法 高周波インピーダンス法による誘電率測定
測定範囲/精度 0-100%VWC / ±1% (0~50%VWC @0~40℃
VWC:体積含水率
出力 0~1 V ディファレンシャル
使用温度範囲
-25℃~60℃
電源/ケーブル/外形 DC5~15V  20mA / 5m /40φ*60mm


ADR法 SM300   高周波によるインピーダンス測定 省電力   カタログ


仕様 SM300  DelaT社 ADR法 土壌水分
外観 項目 仕様
ADR DeltaT SM300 方式 ADR法 高周波インピーダンス法による誘電率測定
測定範囲/精度 0-100%VWC / ±2.5% (0~50%VWC @0~60℃
VWC:体積含水率

±5%/ 塩分(100 to 1000 mS.m-1 )  0-60% VWCにて
出力 0~1 V (0-60%VWC)
使用温度範囲/電源/消費電流
-25℃~60℃/5-14VDC/ 18mA for 1s
ケーブル長/ロッド部サイズ
/外形
5-14VDC/ 18mA for 1s / 1m /40φ*70mm  /40φ*171mm


簡易土壌水分  Decagon社 低価格  低周波誘電率測定法 省電力     カタログ

仕様 EC-5  プローブ長5cm 誘電率法 土壌水分 廉価
外観 項目 仕様
decagon echo2 ec-5 方式 誘電率
測定範囲/精度 0-100%VWC / ±3%VWC(8dS/m以下の砂質土壌)
VWC:体積含水率[m^3/m^3]
出力/分解能 印加電圧の10~40%(250~1000mV@2500mV)
/ 0.1%VWC (砂質土壌)
使用温度範囲
-40~50℃
電源/ケーブル/外形 2.5~3.6VDC@10mA/ 5m / 89×18×7mm


簡易土壌水分  Decagon社 低価格  低周波誘電率測定法 省電力     カタログ


仕様 10HS  プローブ長10cm 誘電率法 土壌水分 廉価
外観 項目 仕様
decagon echo2 10HS 方式 誘電率
測定範囲/精度 0-100%VWC /±3%VWC(8dS/m以下の砂質土壌)
VWC:体積含水率
出力/分解能 印加電圧の10~40%(250~1000mV@2500mV)
/0.1%VWC(砂質土壌)
使用温度範囲
-40~50℃
電源/ケーブル/外形 2.5~3.6VDC@10mA / 5m / 145×33×7mm



土壌水分 地温 電気電導度EC  Decagon社 低周波誘電率測定法 省電力     カタログ

仕様 GS3土壌水分+温度+EC(電気伝導度) 専用ロガー出力 SDI12出力コマンド公開
外観 項目 仕様
decagon echo2 GS3 方式 誘電率 ステンレス電極で丈夫
土壌水分測定範囲/精度 風乾~飽和(誘電率1~80) / ±3%VWC(10dS/m以下の砂質土壌)
VWC:体積含水率(0-1.0  %表示では0-100%に相当)
土壌水分出力
/分解能
TTL(3.6Vレベル)、又はSDI-12
/ 0.2%VWC(0~40%VWC)、0.1%VWC(40%VWC以上)
温度測定範囲/精度/分解能
-40~80℃ /1℃ /0.1°
EC測定範囲/精度/分解能 0~23dS/m(bulk) / ±10%(0~10dS/m) 0.001dS/m(0~23dS/m)


テンシオメータ方式  圧力センサ+ポーラスカップ法   カタログ

型式 HD-01   テンシオメータ方式 エアータンク内蔵(長期 水補給不要) 負圧センサは高精度 耐環境性良好
外観 項目 仕様
ポーラス テンシオHD001 方式 テンションメータ方式
負圧力範囲/精度/温度特性 0~−100kPa/±0.5%FS以下/ ± 0.05% FS./℃以下(0 〜60℃)
出力 1-2VDC(標準)
測定範囲/使用温度範囲
標準650mm、120 〜4000mm 可能/0 〜60℃(氷結しないこと)
電源/ケーブル 12V 24V対応 6mA / 10m φ6  シ−ルド+大気開放パイプ
