　縦型横吸い込み強制通風筒　
（基本性能確保　２重シールド）　　　

　

---

　型式　RSVH01A1203(標準　ファン12V/0.1A)　　　　　　　

---

　　　カタログ 　取扱説明書　　　　

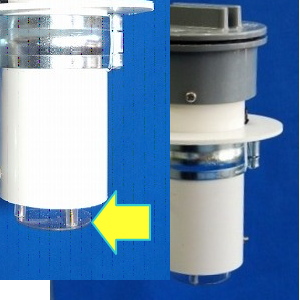

外観	特徴

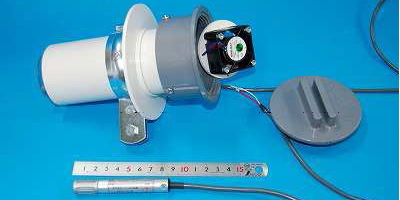

	○ 縦型　横吸い込み 　　　風向の影響が少ない（従来の横型比） 　　　小型化が可能 　　　多層観測に好評　　 ○ ファン風量　 　　　0.21m^3/min　風速５m/s相当 ○ ファン電源 　　 12V/0.1A　      省エネタイプにも対応可能（注文時） ○ ファン寿命　約２．５万H（1000日相当） ○ ファン　センサー交換容易 ○ 軽量コンパクト（塩ビ管）

オプション指定
   １：ケーブル長指定が可能です末尾　03：3m標準です　05：5m　10:10m
   ２：ファン内部の防湿コート加工が可能です　発注時指定下さい

仕様

項　　　　目	RSVH01A1203
適用センサー	１２mmφ　長さ80mm（ケーブル折り返しで105mm）　TH01A、HMP６０が使用可能 特注でHMP155対応可能　全長長くなります
風速風量	3m/s以上（TH01Aタイプ、HMP６０）
	センサー径による
材質　構造	2重塩ビ管　シールド構造
ファン寿命	２．５万H　１０００日相当（常温常湿　設計寿命）
電源	12V/0.1A(TYP)
電源電圧範囲	ファン自体では7V～13.8Vまで
動作環境	－１０ ～ ６０℃　０～８５％RH
保存環境	-２５ ～ ７０℃　０～８５％RH

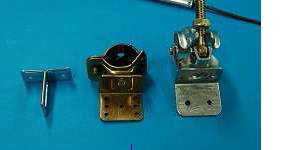

取付金具	別途タルキクランプ、T字金具が別途必要　例：25φ、38φ、48.5φ 用の市販品 （本体付属金具の写真参照）
外形	171（長さ）＊110（径）mm
	取り付け金具含まず

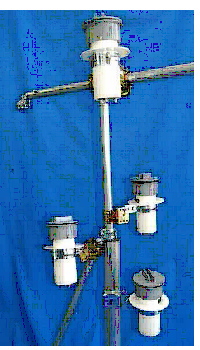

取付イメージ

---
