　簡易強制通風筒　
（基本性能確保　低価格　3重シールド）　　　

　

---

　型式　　RSF01A1203(標準　ファン12V/0.1A)　　　RSF01B1203（省エネファン　12V/0.06A）　　　　　

---

　　　カタログ 　取扱説明書　　　　

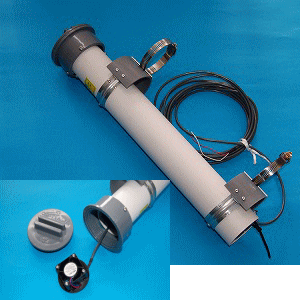

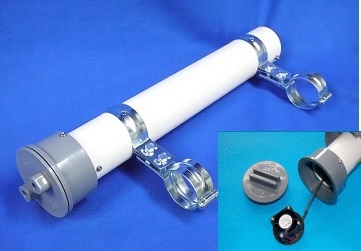

外観	特徴
	○ ３重シールド　２重管＋内部熱シールド 　　　 最内部：アルミ箔を熱時定数低減、熱的分離構造 ○ ファン風量　 　　　0.21m^3/min　風速５m/s相当 (RSF01A1203 ） 　　　0.13m^3/min　風速３m/s相当 (RSF01B1203 ） 　　 ４０角ファンながら先端部絞り込み加工にて流速確保 ○ ファン電源 　　 12V/0.1A　（RSF01A1203） 　　 12V/0.06A　(RSF01B1203） ○ ファン寿命　約２．５万H（1000日相当） ○ ファン　センサー交換容易 ○ 軽量コンパクト（塩ビ管） ○ 基本性能と構造の簡素化（低コスト）にこだわり 　　 　汎用部材で構成　使い捨て感覚

3重シールド部の拡大図

センサー感部では3重目は熱容量の少ないアルミ箔により応答を早めております

オプション指定
   １：ケーブル長指定が可能です末尾　03：3m標準です　05：5m　10:10m
   ２：ファン内部の防湿コート加工が可能です　発注時指定下さい

仕様

項　　　　目	RSF01A1203	RSF01B1203
適用センサー	24mmφまで　（内筒内径　30mm）　HMP155が使用出来ます
風速風量	5m/s（0.21m^3/min）	３m/s（0.13m^3/min）
	センサー径による	センサー径による
材質　構造	2重塩ビ、アルミ箔の３重シールド構造
ファン寿命	２．５万H　１０００日相当（常温常湿　設計寿命）
電源	12V/0.1A(TYP)	12V/0.06A(TYP)
電源電圧範囲	ファン自体では7V～13.8Vまで
動作環境	－１０ ～ ６０℃　０～８５％RH
保存環境	-２５ ～ ７０℃　０～８５％RH
取付可能パイプ径	２５～５５mm　（ステンベルト付属）
	太いパイプに取付時は補助パイプ等にて工夫が必要
外形	426（高さ）＊105（径）mm
	取り付け金具含まず

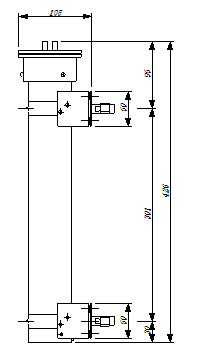

外観図面

---
